支持各类大板,运动控制+视觉检测+自动上下料
PCB大板
全自动激光打标机
大幅提升工作效率

支持非标定制

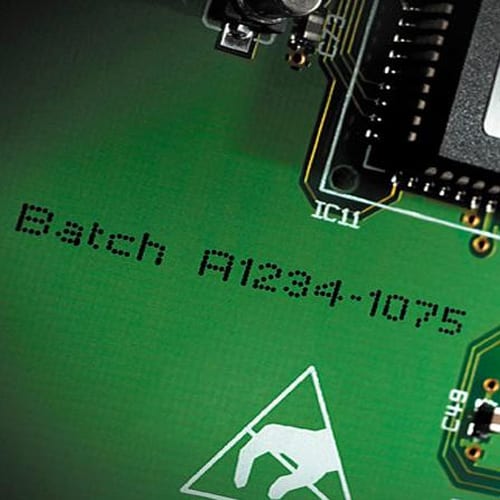

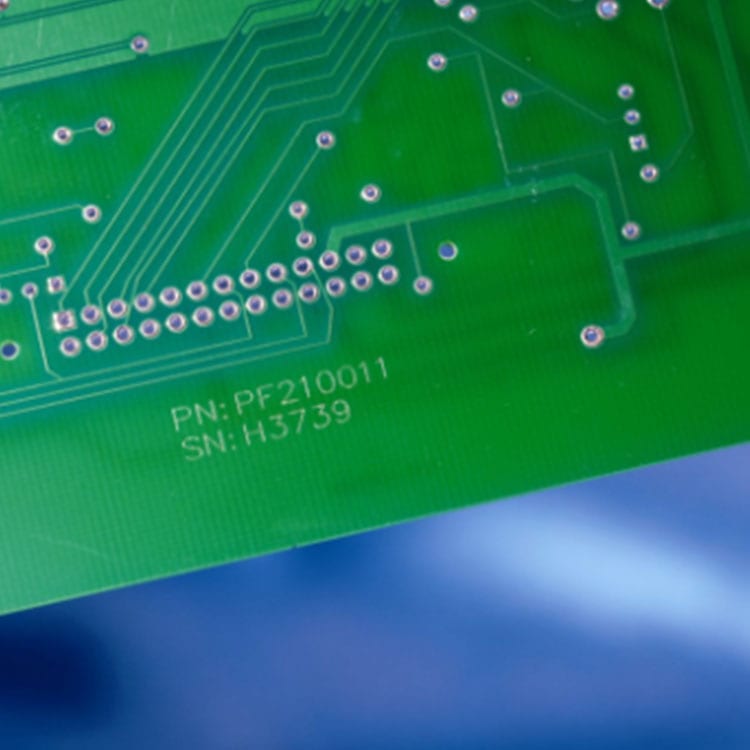

可以适合各类尺寸的PCB电路板,精准定位打码,助力质量追溯!

智能通讯

支持各类喷码机、激光喷码机的通讯协议,更方便与其他智能工业设备进行对接,可以快速进行系统集成。

性能稳定

从运动控制到视觉检测定位系统全部自主研发,多年迭代升级完善,工作效率更高,适合长期高负载工作。

配置强大

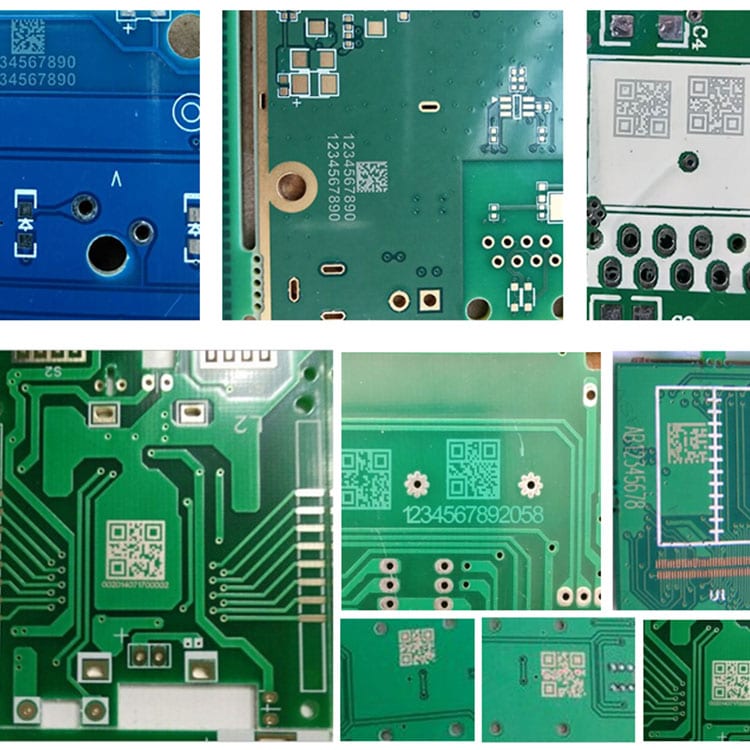

数码采集、关联一站式解决,360度全方位喷码,支持可变数据、可变二维码实时动态喷印,支持品质追溯!

视频展示

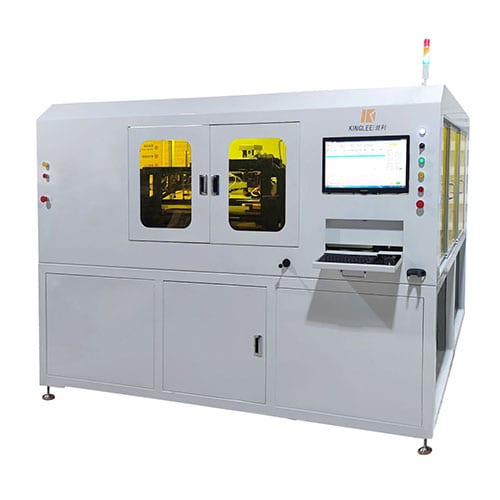

PCB电路板三工位激光打标机
三工位PCB大板激光打标机

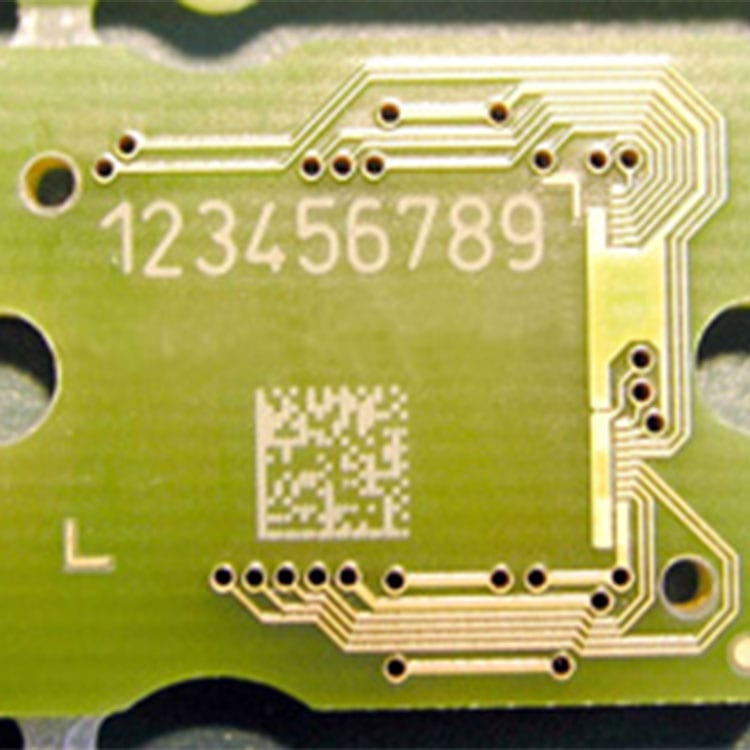

潜利全自动 PCB 大板激光打标机,针对 PCB 文字车间大板激光镭射打标,专门用于印刷电路板上字符后标刻条码、二维码和字符图形等信息的专用机型,欢迎咨询,我们将为您提供整体解决方案。

技术参数

  • 线速度

    20PCS/MIN

  • 设备尺寸

    长2600*宽2000*高1870mm

  • 重量

    1500KG

  • 兼容PCB板厚度

    0.3mm—4mm

  • 激光类型及波长

    紫外激光(可选配绿光)

  • 波长355nm(或绿光)

  • 激光打标机功率

    5w(多功率可选)

  • 最小线宽

    0.01mm

  • 支持二维码尺寸

    2mmx2mm(最小达成尺寸)

  • 支持二维码类型

    CODE39、CODE128、CODE126、QR、DM

  • 激光打标机速度

    小于等于18000mm/s

  • 配套视觉检测

    CCD 视觉定位,即打即读校验打印效果

  • 激光打标机精度

    打码精度≤±0.05mm

  • 激光打标机效率

    打码效率绿油3mmX3mm;二维码打码时间≤1.5 秒

  • 设备综合效率

    按照每PNL大板 6pcs,二维码全流程完成时间≤30 秒

  • 满足PCB产品翘曲度

    ±3mm

  • 兼容PCB线路板尺寸

    150mmX150mm至730mmX730mm
